Mezi trubkové výměníky řadíme výměník trubka v trubce, svazkový výměník, nebo trubkový had.

Trubka v trubce

Konstrukčně nejjednodušší typ výměníku se skládá z vnitřní trubky a pláště. Jedna tekutina proudí vnitřní trubkou, druhá mezitrubkovým prostorem v plášti, teplo se sdílí skrze stěnu vnitřní trubky. Tento výměník může být provozován jako souproudý nebo protiproudý.

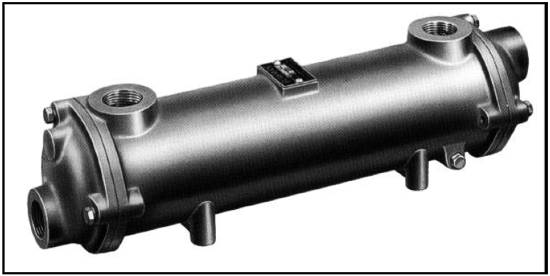

Příklad průmyslové realizace výměníku trubka v trubce (E. J. Bowman Ltd., UK)

Svazkový výměník

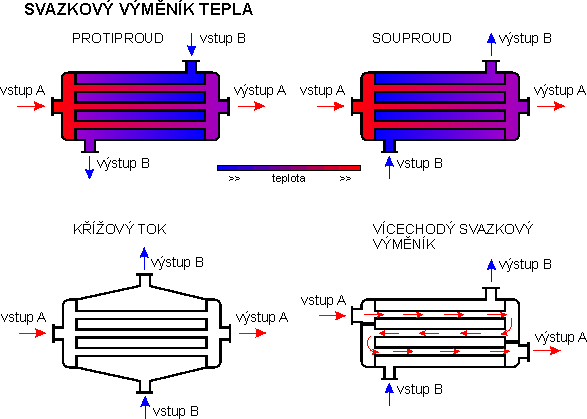

Je-li v plášti umístěno více trubek, hovoříme o svazkovém výměníku tepla. Jedna tekutina je vedena v trubkách, druhá protéká mezitrubkovým prostorem. Tento výměník také může být provozován jako souproudý nebo protiproudý, umožňuje však i složitější uspořádání, například křížový tok nebo smíšené uspořádání proudů u vícechodých výměníků.

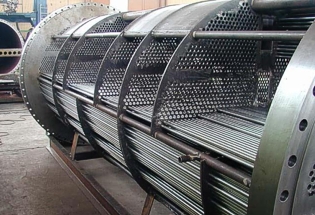

Příklad průmyslové realizace svazkového výměníku (MICo, s.r.o., CZ)

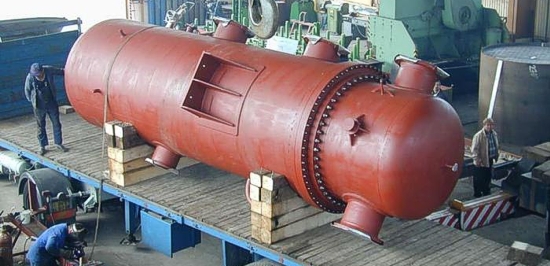

Hotový výměník (MICo, s.r.o., CZ)

Trubkový had

Obvykle spirálová trubice, jíž proudí chladicí (nebo ohřívací) médium, používá se často i v laboratorním měřítku např. v termostatech či zpětných chladičích. V průmyslovém měřítku se používá hlavně k zabudování do aparatur (např. reaktoru).

Nerezový trubkový had (Sentry Equipment Corp., WI/USA)
