2D Grafy
|
[ZPĚT na OBSAH]
Jednoduché 2D funkce
plot(fx, x, y, vlastnost1,vlastnost2, ...);
příklad:
>plot(x^2, x = -1..1, color = red, style = point, symbol = circle);
nebo
>f:=x^2:
>plot(f, x =-1..1, y = 0..1, style = point, symbol = circle);

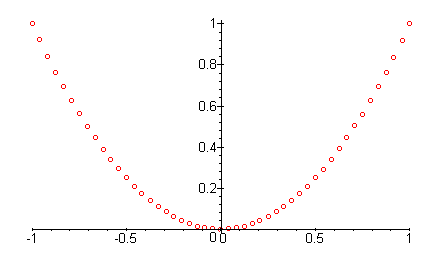

znázorní se grafické okno s průběhem funkce
Volbu, zda-li se bude graf znázorňovat do pracovní oblasti nebo do samostatného okna, nastavujeme z MENU —> Options —> Plot Display
| Parametry: |
|
| fx |
funkce {povinný parametr} |
| x |
rozsah osy x {povinný parametr} |
| y |
rozsah osy y |
| style = s |
určuje, zda křivka bude vynesena buď v bodech nebo jako spojitá čára |
|
|
| color = c |
určuje barvu křivek |
|
| aquamarine |
black |
blue |
coral |
cyan |
| brown |
gold |
green |
grey |
khaki |
| magenta |
marron |
orange |
plum |
red |
| sienna |
tan |
turquoise |
wheat |
white |
| yellow |
| | | |
|
| symbol = s |
symbol znázorňující bod |
|
| box |
cross |
circle |
point |
diamond |
|
| thickness = n |
síla křivky, n může být 0, 1, 2, 3 |
| linestyle = n |
spojitost čáry křivky |
|
0, 1 a od 6 výše dávají spojitou čáru
2, 3, 4, 5 čáru čárkovanou (o různých délkách) |
| title = `t` |
název grafu (musí mít charakter řetězce) |
více informací získáte příkazem Maple:
>?plot[option]

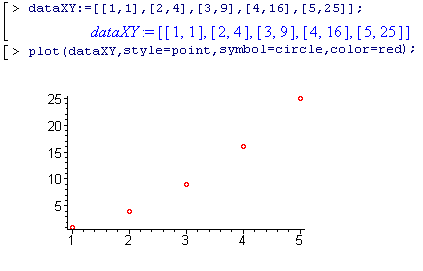

Graf z numerických dat
[[x1,y1],[x2,y2],[x3,y3],...[xN,yN]]

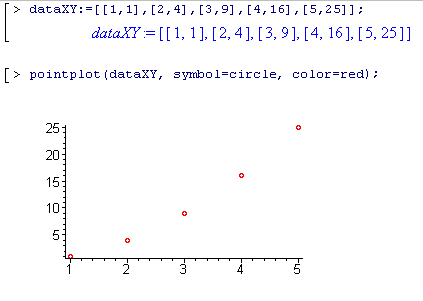

Funkce: plot, pointplot

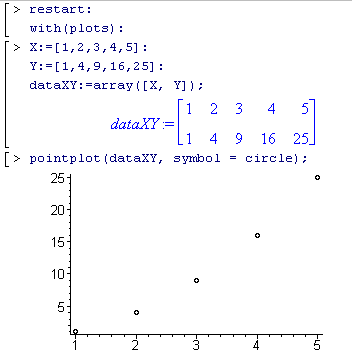

Pokud máte data ve dvou vektorech, musíte je spojit do jednoho pole (funkce array), které vykreslíme pouze pomocí funkce pointplot.

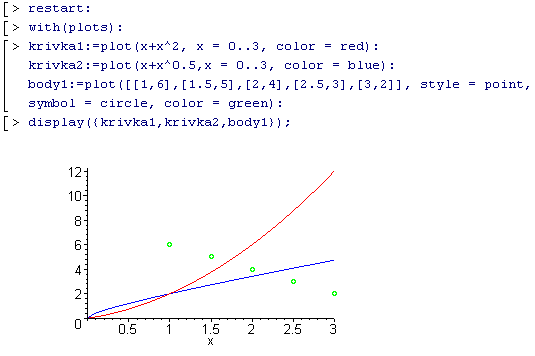

Více křivek do jednoho grafu
nebo
Poznámka:
Před použitím příkazu display je nutné napsat jméno knihovny MAPLE, která umožňuje tento příkaz použít with(plots), jinak se po vypsání příkazu display data nevykreslí do grafu, ale vypíší na pracovní plochu.

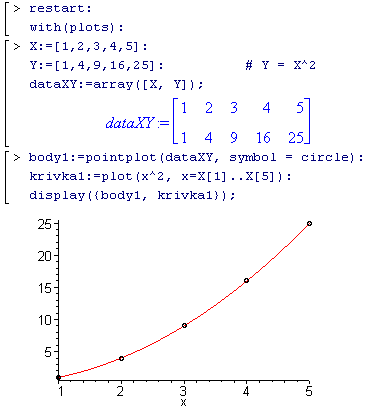

Pozor na užití polí dat a příkazy plot a pointplot.
|
